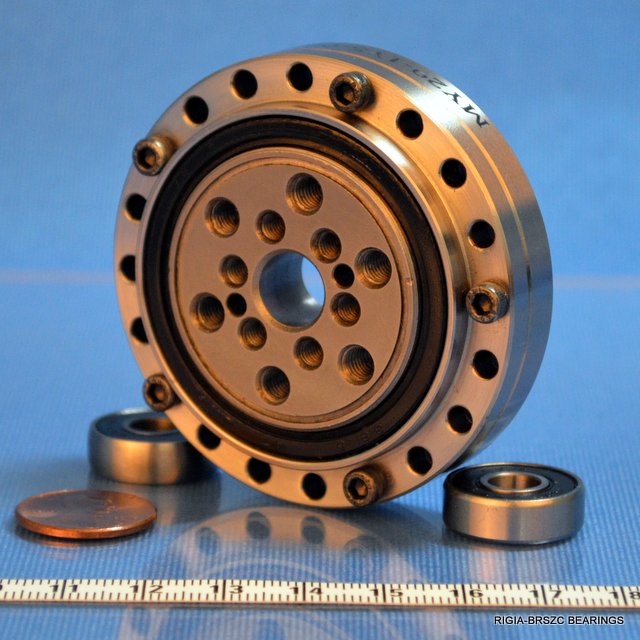

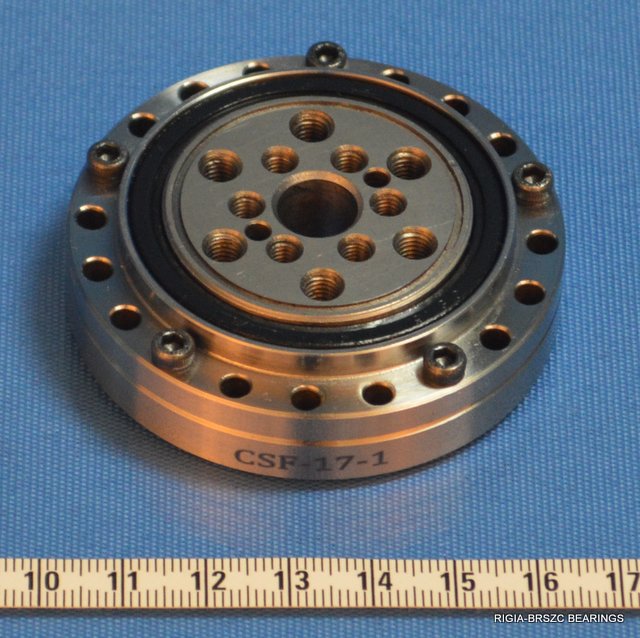

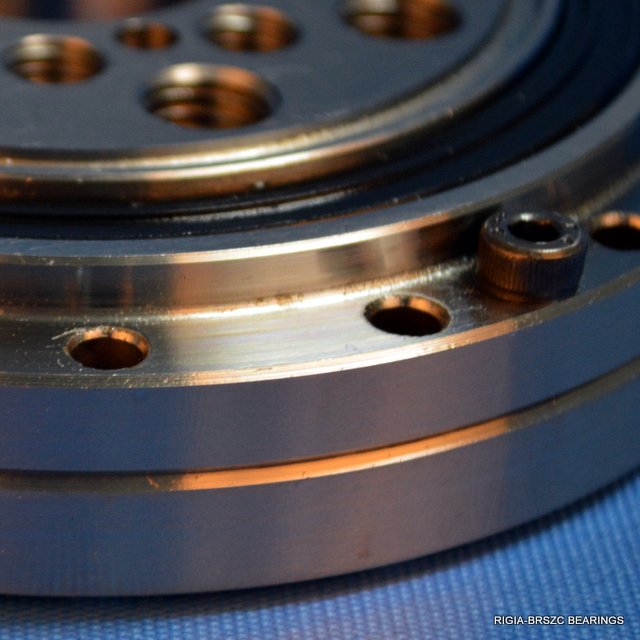

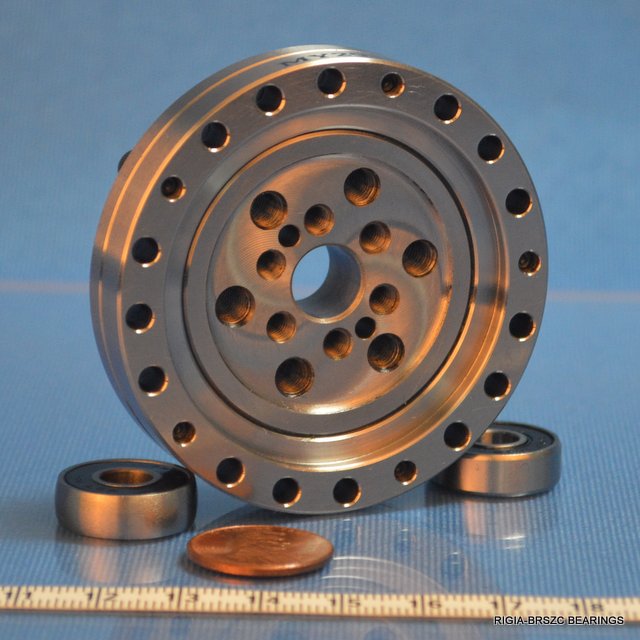

諧波減速器以其高精度、高傳動比、高剛性的特點被工業自動化及機器人手臂廣泛使用。 百潤斯HD諧波系列交叉磙子CSF-XRB 軸承特別為CSF諧波減速機設計，產品內外圈都設計有多層的精密孔可與產品工作部位直接連接，軸承精度高，剛性高，結構緊湊，密封好，承載能力強，適合應用于工業機械手臂關節，仿生機器人，航天設備，精密加工轉臺，太陽能收集臺，及其他需求高定位精度和高減速比的場合。

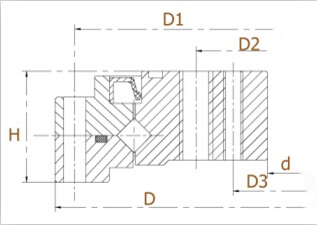

| 軸承型號 | 外 形 尺 寸 | 安 裝 孔 尺 寸 （孔中心徑及孔規格） | 質量 | |||||||
| Models | Boundary Dimension (mm) | Mounting Hole Size（PCD&SPEC) | Mass | |||||||
| D | d | H | D1 | D2 | D3 | φ1 | φ2 | φ3 | kg | |
| CSF14-XRB | 55 | 9 | 16.5 | 49 | 23 | 14.5 | 8-φ3.5 | 6-M4 | 6-M3 | 0.25 |
| CSF17-XRB | 62 | 10 | 16.5 | 56 | 27 | 17.5 | 10-φ3.5 | 6-M5 | 6-M4 | 0.27 |
| CSF20-XRB | 70 | 14 | 16.5 | 64 | 32 | 24 | 12-φ3.4 | 8-M6 | 8-M5 | 0.36 |
| CSF25-XRB | 85 | 20 | 18.5 | 79 | 42 | 30 | 16-φ3.4 | 8-M8 | 8-M6 | 0.65 |
| CSF32-XRB | 112 | 26 | 22.5 | 104 | 55 | 40 | 16-φ4.5 | 8-M10 | 8-M8 | 1.1 |
| CSF40-XRB | 126 | 24/32 | 24 | 117 | 68 | 50 | 20-φ5 | 8-M10 | 8-M10 | 1.6 |
| CSF50-XRB | 157 | 32/40 | 31 | 147 | 84 | 60 | 16-φ5.5 | 8-M14 | 8-M14 | 3.6 |
| CSF65-XRB | 210 | 44/52 | 39 | 198 | 110 | 80 | 20-φ6.5 | 8-M16 | 8-M16 | 7.8 |
洛陽百潤斯軸承有限公司專業制造HD諧波系列交叉滾子軸承CSF-XRB，需要了解更多關于CSF諧波減速器軸承的價格、詳細參數、使用及安裝、維護等資料請與我們聯系！
